Glossaire

La partie appliquée est une partie d’un dispositif médical qui peut être en contact avec un patient en conditions normales d’utilisation.
La norme médicale 60601-1 utilise à cet égard trois classifications, le type CF étant le plus exigeant.

• Type B (Body) pour les parties appliquées qui ne sont pas connectés au patient ; dans ces applications les équipements peuvent être reliés à la terre (Lits d’hôpitaux, Systèmes d’éclairage, etc.).
• Type BF (Body Floating) pour les parties appliquées qui peuvent être connectés au patient ; dans ces applications les équipements doivent être flottants et séparés de la terre (Tensiomètres, Instruments chirurgicaux non cardiaque, etc.).
• Type CF (Cardiac Floating) pour les parties appliquées qui peuvent faire l’objet d’une connexion cardiaque directe ; dans ces applications les équipements doivent être flottants et séparés de la terre (Défibrillateur, Générateur d’hémodialyse, etc.).

Cette classification permet de déterminer les niveaux applicables à respecter en terme d’isolation, de courant de fuite, et de distances de ligne de fuite et de ligne d’air.

Le refroidissement par conduction optimise le contact thermique afin de conduire la chaleur de la source vers le support métallique (plaque ou boitier), qui devient de ce fait un radiateur.

L’intérêt du refroidissement par conduction est d’éviter les inconvénients liées à l’utilisation d’un ventilateur de refroidissement (poussière, bruit, durée de vie).

Alimentation dont la tension de sortie va varier afin de maintenir un courant électrique constant.

Alimentation qui assure la régulation de la tension de sortie, quelles que soient les variations de la charge.

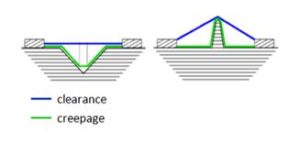

La distance de ligne de fuite (Creepage distance) est la plus courte distance entre deux éléments conducteurs, mesurée le long de la surface de l’isolation.
La distance de ligne d’air (Clearance distance) est la plus courte distance entre deux éléments conducteurs, mesurée à travers l’air.

La distance de ligne de fuite est supérieure ou égale à la distance de ligne d’air.

C’est la rapport entre la valeur Peak et la valeur RMS d’un signal. La plus petite valeur possible est 1.

Pour une tension RMS de 150Vac et une valeur Peak de 270Vac, le facteur de crête est de 1.8 (270/150)

Il s’agit d’une réduction de la puissance nominale de fonctionnement d’une alimentation, liée à une variation d’un ou plusieurs autres paramètres, comme par exemple :
– la valeur basse d’une gamme de tension d’entrée
– une augmentation de la température.

Charge dont la valeur varie rapidement d’un niveau à l’autre. Pour la définir correctement, il faut spécifier l’amplitude et la vitesse.

Ils s’agit de l’aptitude d’une alimentation à fonctionner sans générer de perturbations électromagnétiques, rayonnées ou conduites, mais également d’être immunisée contre les perturbations pouvant provenir d’autres éléments.

Circuit de protection de sortie d’une alimentation dc, qui va diminuer progressivement son courant, pour l’amener, en cas de court-circuit, à un niveau minimal déterminé.

Temps pendant lequel l’alimentation continue de délivrer sa tension nominale après coupure de la tension d’entrée.
Il est généralement mesuré à pleine charge et aux valeurs nominales des paramètres d’entrée.

Il s’agit du rapport entre la puissance de sortie et la puissance d’entrée de l’alimentation, exprimé en pourcentage.
Le rendement est normalement spécifié à pleine charge et à la tension d’entrée nominale de l’alimentation.

Il s’agit de la tension AC ou DC maximum qui peut être appliquée entre l’entrée et la sortie, ou l’entrée et le châssis, sans que du courant ne circule.

Un courant de fuite est un courant qui traverse des conducteurs d’un circuit électrique pour aller à la terre ou à des éléments conducteurs (châssis d’une alimentation etc.).

Outre le fait qu’il représente une perte d’énergie inutile, le courant de fuite peut être dangereux pour les personnes.
Les normes de sécurité imposent les niveaux de courant de fuite à ne pas dépasser selon qu’il s’agit d’alimentations industrielles ou médicales.

Le courant d’appel ou courant d’enclenchement est la surintensité transitoire qui se produit lors de la mise sous tension d’une alimentation ou d’un équipement électronique.

C’est la moyenne arithmétique du temps de fonctionnement entre les pannes d’un système réparable. C’est une des valeurs qui indiquent la fiabilité d’une alimentation, d’un produit ou d’un système.

Il est calculé conformément aux procédures de la MIL-HDBK-217.

La régulation de charge fait référence à la variation de la tension de sortie en fonction de la variation de la charge (en général de 20% à 100%), à tension d’entrée et à température constante.
Cette information permet de vérifier que la sortie de l’alimentation dc maintient son niveau en cas de variation de la charge.

La régulation de ligne fait référence à la variation de la tension de sortie en fonction de la variation de la tension d’entrée (autour de la tension secteur nominale), à charge et à température constante.
Cette information permet de vérifier que la sortie de l’alimentation dc maintient son niveau en cas de variation de la tension de ligne.

Rapport entre la variation de la tension de sortie et la variation du courant de sortie.
Les alimentations régulées possèdent généralement une très faible impédance.

Dispositif de protection qui limite le courant de sortie de l’alimentation dc, ou coupe sa sortie, de manière à la mettre en protection.

Dispositif de protection qui coupe la sortie de l’alimentation dc lorsque la tension de sortie dépasse un niveau préréglé.

La notion de catégories de surtension (OVC) s’applique aux installations alimentées par un réseau électrique basse tension (<1000V).

Selon le point de raccordement au réseau électrique, des surtensions transitoires plus ou moins importantes peuvent survenir, causant non seulement la détérioration des équipements, mais surtout la mise en danger des utilisateurs.
La Commission électrotechnique internationale (CEI) a ainsi défini 4 catégories de surtension, chacune correspondant à une zone de raccordement au réseau électrique.

La catégorie I est la catégorie pour laquelle les surtensions transitoires sont les plus faibles, la catégorie IV est la catégorie pour laquelle les surtensions transitoires sont les plus importantes.

Catégorie de surtension I (OVC I) :
Vise les équipements raccordés à des circuits dans lesquels des mesures sont prises pour limiter les surtensions transitoires à un niveau bas.

Catégorie de surtension II (OVC II) :
Vise les équipements raccordés à une installation fixe via un socle électrique. Dans le cadre d’un réseau domestique, il pourra s’agir des équipements électroménagers et de l’électronique grand public.

Catégorie de surtension III (OVC III) :
Vise les équipements à l’intérieur d’installations fixes pour lesquelles la fiabilité et la disponibilité sont soumises à des exigences particulières, ou les équipements avec un raccordement permanent à une installation fixe (machines industrielles, bornes de recharge pour véhicules électriques).

Catégorie de surtension IV (OVC IV) :
Vise les équipements destinés à être utilisés à l’origine de l’installation. Les applications typiques sont les compteur d’électricité et les équipements de protection contre les surintensités primaires.

Tableau des surtensions selon les catégories | IEC 60664-1

Ces données sont à utiliser sans extrapolation entre 2 valeurs :
ex : un équipement alimenté en 230Vac pour une application OVC III, nécessitera une alimentation OVC III conçue pour supporter une surtension transitoire jusqu’à 4000V.

En conclusion,
il est important de vérifier la catégorie de surtension de l’application afin de sélectionner une alimentation qui soit appropriée.
Seule une alimentation de catégorie III pourra être connectée directement à une source de catégorie III. Cependant, un équipement conçu avec une alimentation de catégorie II pourra être alimenté par une source de catégorie III si un transformateur d’isolement approprié est connecté entre la source et l’entrée de l’alimentation de catégorie II.

Valeur de dépassement momentané de la tension de sortie d’une alimentation dc, en dehors de ses spécifications, qui peut intervenir lorsque l’alimentation dc est mise sous tension ou arrêtée, ou à l’occasion d’une variation rapide de la charge ou de la tension d’entrée.

Connexion de sorties identiques de plusieurs alimentations ou de plusieurs voies identiques d’une même alimentation, afin d’obtenir une puissance de sortie plus importante.
Les alimentations dc doivent être prévues à cet effet et gérer le partage du courant (current sharing) entre les sorties.

Circuit qui mesure la tension d’entrée de l’alimentation à découpage et qui, en cas de perte du secteur, fournit un signal TTL isolé avertissant d’une chute imminente de la puissance de sortie.

Classe 1 : l’alimentation possède une isolation principale et une isolation supplémentaire (borne de terre). Ces alimentations possèdent une prise de terre sur laquelle sont connectées les parties métalliques du boitier.

Classe 2 : l’alimentation possède une isolation double ou renforcée (équivalent à deux fois l’isolation principale) sans partie métallique accessible. Les prises des équipements de classe 2 ne possèdent pas de broche de terre.

La résolution indique la plus petite variation de courant ou de tension à laquelle il est possible de régler un équipement (alimentation de laboratoire, charge programmable, etc.)

Ainsi dans le cas d’une résolution 0.015Vdc par exemple, la tension pourra être ajustée au pas de 15mV.

La télérégulation permet, par l’intermédiaire des lignes de Senses reliées à la charge, de compenser les chutes de tension occasionnées par la résistance des câbles, en fournissant un retour d’information au régulateur de tension de l’alimentation.

Dispositif qui protège une alimentation dc contre une tension inversée appliquée aux bornes de sortie.

Composante alternative superposée à la tension de sortie continue d’une alimentation dc, exprimée en millivolts peak-to-peak ou RMS.

La mise en série de plusieurs alimentations ac/dc permet d’additionner leurs tensions de sortie respectives (la sortie +Ve de l’alimentation n et reliée à la sortie -Ve de l’alimentation n+1).
* La tension de sortie globale obtenue est la somme des tensions des alimentations mises en série.
* Le courant de sortie maximal obtenu est limité au courant le plus bas des alimentations mises en série.

Exemple : Une alimentation 36V/10A mise en série avec une alimentation 20V/15A, permet d’obtenir 56V/10A

(Nota : La tension obtenue lors de la mise en série ne devra pas dépasser la tension d’isolation par rapport à la terre.)

Caractéristique qui permet à une alimentation dc de limiter l’appel de courant pendant la phase de démarrage, afin de permettre à la tension de s’établir progressivement jusqu’à la valeur souhaitée.

Il s’agit du courant consommé par une alimentation lorsqu’elle est en mode veille, ou lorsqu’elle n’a pas de charge en sortie.

Dispositif de protection qui coupe la sortie de l’alimentation dc, lorsque la température interne excède une valeur prédéterminée.
