Rappels
La notion de catégories de surtension (OVC) s’applique aux installations alimentées par un réseau électrique basse tension (<1000V).
Selon le point de raccordement au réseau électrique, des surtensions transitoires plus ou moins importantes peuvent survenir, causant non seulement la détérioration des équipements, mais surtout la mise en danger des utilisateurs.

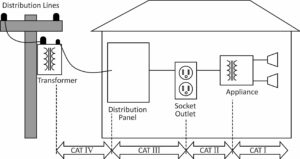

La Commission électrotechnique internationale (CEI) a ainsi défini 4 catégories de surtension, chacune correspondant à une zone de raccordement au réseau électrique.
La catégorie I (OVC I) est la catégorie pour laquelle les surtensions transitoires sont les plus faibles, la catégorie IV (OVC IV) est la catégorie pour laquelle les surtensions transitoires sont les plus élevées.
Catégorie de surtension I (OVC I) :
Vise les équipements raccordés à des circuits dans lesquels des mesures sont prises pour limiter les surtensions transitoires à un niveau bas.
Catégorie de surtension II (OVC II) :
Vise les équipements raccordés à une installation fixe via un socle électrique. Dans le cadre d’un réseau domestique, il pourra s’agir des équipements électroménagers et de l’électronique grand public.
Catégorie de surtension III (OVC III) :
Vise les équipements à l’intérieur d’installations fixes pour lesquelles la fiabilité et la disponibilité sont soumises à des exigences particulières, ou les équipements avec un raccordement permanent à une installation fixe (machines industrielles, bornes de recharge pour véhicules électriques).
Catégorie de surtension IV (OVC IV) :
Vise les équipements destinés à être utilisés à l’origine de l’installation. Les applications typiques sont les compteur d’électricité et les équipements de protection contre les surintensités primaires.
Tableau des surtensions selon les catégories | IEC 60664-1
| Tension nominale (AC ou DC) |
OVC I |
OVC II |
OVC III |
OVC IV |
| 50 | 330 | 500 | 800 | 1500 |
| 100 | 500 | 800 | 1500 | 2500 |
| 150 | 800 | 1500 | 2500 | 4000 |
| 300 | 1500 | 2500 | 4000 | 6000 |
| 600 | 2500 | 4000 | 6000 | 8000 |
| 1000 | 4000 | 6000 | 8000 | 12000 |
Ces données sont à utiliser sans extrapolation entre 2 valeurs :
ex : un équipement alimenté en 230Vac pour une application OVC III, nécessitera une alimentation OVC III conçue pour supporter une surtension transitoire jusqu’à 4000V.
En conclusion,
il est important de vérifier la catégorie de surtension de l’application afin de sélectionner une alimentation qui soit appropriée.
Seule une alimentation de catégorie III (OVC III) pourra être connectée directement à une source de catégorie III. Cependant, un équipement conçu avec une alimentation de catégorie II pourra être alimenté par une source de catégorie III si un transformateur d’isolement approprié est connecté entre la source et l’entrée de l’alimentation de catégorie II.
Alimentation ac-dc, 20W OVC III
EA-0402
Sortie : 5/12/15/24Vdc
Gamme étendue : -40°C à +85°C
Isolation E/S : 4500VAC
Over Voltage OVC III (EN 61558)
Isolation Class II
Mode veille < 0.1W
Altitude : 5000m
Dimension : 52.5×27.5×23.5mm
Adaptable sur socle avec bornier
UL / IEC / EN 62368-1
Alimentation ac-dc, 60W OVC III
EA-0403
Sortie : 12/15/24Vdc
Gamme étendue : -40°C à +85°C
Isolation E/S : 4500VAC
Over Voltage OVC III (EN 61558)
Isolation Class II
Mode veille < 0.1W
Altitude : 5000m
Dimension : 74.2x47x23.1mm
Adaptable sur socle avec bornier
UL / IEC / EN 62368-1
Alimentation ac-dc, 150W OVC III
EA-0433
Sortie : 12/24/48Vdc
Gamme étendue : -40°C à +85°C
Isolation E/S : 4300VAC
Over Voltage OVC III (EN 61558)
Isolation Class II
Mode veille < 0.3W
Altitude : 5000m
Dimension : 89×63.5×27.6mm
Adaptable sur socle avec bornier
UL / IEC / EN 62368-1
