Série numérique 1500W – 12-57Vdc

Mai 17, 2022 | Alimentations ac-dc

Nouvelle série numérique programmable | 1500W

De plus en plus d’applications nécessitent des alimentations dc de puissance qui puissent réguler en tension (CV mode) et en courant (CC mode), qui soient pilotables et facilement paramétrables par l’utilisateur.

En réponse à la demande du marché, VP Électronique présente une nouvelle série d’alimentations numériques et programmables de 1,5KW, qui minimise le travail de conception des ingénieurs, tout en répondant aux exigences techniques de leurs applications.

EA-0411-3
  1. Afin de fonctionner sur les différents réseaux électriques du monde entier, cette nouvelle famille d’alimentations dc supporte une gamme d’entrée AC universelle de 90-264Vac.
  2. La gamme comprend 7 modèles monovoies qui délivrent des tensions nominales de sortie de 12VDC à 57Vdc en standard.
  3. La tension et le courant de sortie peuvent être programmés jusqu’à 105% de leur valeur nominale.

Principales caractéristiques :

  • Tension d’entrée universelle 90~264VAC
  • Tensions de sortie (dc) : 12V, 15V, 24V, 30V, 36V, 48V, 57V
  • Sortie auxiliaire 5Vdc / 1A
  • Tension et courant de sortie programmables (0%~105%)
  • Courbe : U et I constant
  • Oring diode intégrée
  • Circuit d’isolation intégré (Version A23 & A24)
  • Signal Power OK
  • Protocoles de communication MODBUS, PMBus (meet), RS232/485 et I²C
  • Interfaces RS-485, I²C et Ethernet interchangeables
  • EEPROM intégrée pour mémorisation des réglages
  • Fonction M/A à distance et télérégulation (sense)
  • Protections : OVP, OLP, OTP, UTP, panne de ventilateur, perte du secteur.
  • Boîtier : 127,8×64×280,4mm
  • UL, EN 62368-1

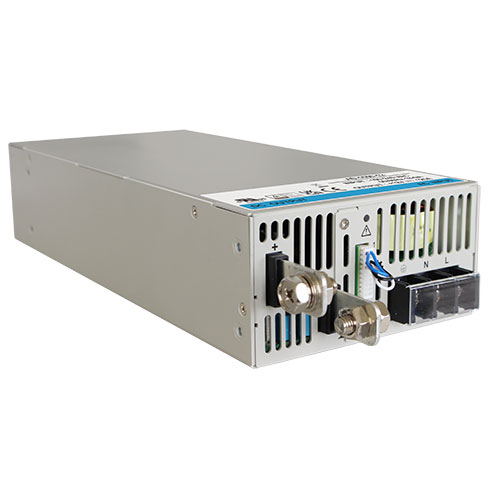

EA-0411-2

Avantages :

  • Les cartes de communication (RS485, I2C, Ethernet) permettent de configurer de façon numérique les différents paramètres.
  • Une interface de programmation (GUI – Graphical User Interface) est mise gratuitement à la disposition des utilisateurs offrant un pilotage simplifié, lors des phases de conception.
  • Un circuit d’isolation et des diodes ORing intégrés protègent les alimentations, et minimisent les perturbations, pour assurer des communications de qualité.
EA-0411-4

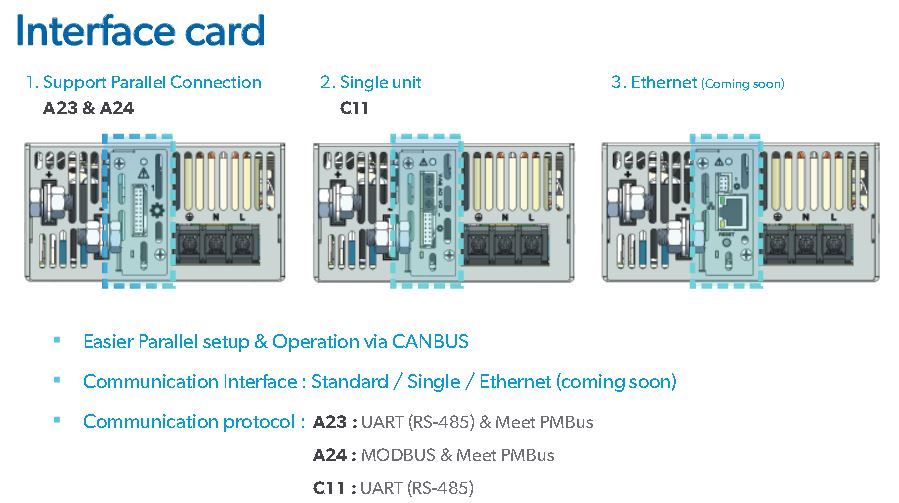

Interfaces :

EA-0411-Cartes
  1. Easier parallel setup & Operation via CANBUS
  2. Communication interface : Standard / Single / Ethernet
  3. Communication protocol :
    A23 : UART (RS-485) & Meet PMBus
    A24 : MODBUS & Meet PMBus
    C11 : UART (RS-485)

 (documentation à télécharger)

PDF-LOGO EA-0411 | 1500W
